手機靜電放電可能導致的問題

ESD靜電放電抗擾度測試中出現的問題主要表現在以下幾個方面。首先是手機通話中斷；其次是ESD靜電放電導致手機部分功能失效，但靜電放電過程結束后或者重新啟動手機之后失效的功能可以恢復。這些現象可能為：屏幕顯示異常，如屏幕顯示呈白色，出現條紋、顯示出現亂碼、顯示模煳等；通話效果出現問題，如嘯叫聲或者聲音消失；按鍵功能或者觸摸屏功能喪失；軟件出現誤告警，如在并沒有出現插拔充電器的情況下頻繁提示“充電已連接、充電器已移除”。然后是手機自動關機或者重新啟動現象。這個問題既可能發生在通話過程中，也可能發生在待機過程中。最后原因是靜電放電導致手機失效或損壞。由于部分器件損壞，手機的一些功能在重新啟動后仍無法恢復，如攝像頭功能；自動關機后無法再次開機的情況情況；與充電器連接的情況下進行測試時，充電器也可能出現失效、損壞甚至爆炸等問題。

手機靜電放電問題的解決方案

在設計手機電路時，采用靜電敏感度等級高的器件，合理布置器件及引線之間的位置，在PCB電路中添加高效的靜電保護元件都是解決靜電放電干擾問題的有效措施。靜電放電電路保護器件供應商碩凱電子以手機USB端口靜電放電保護為例，為大家介紹一種高可靠性ESD靜電二極管的應用：

USB Vbus端使用一顆小體積大功率ESD器件，可以通過承受300V以上浪涌沖擊（IEC 61000-4-5 1.2/50us-8/20us）

USB Vbus端ESD最大工作電壓13.5V可以滿足不同標準高壓快速充電技術

Vbat端再使用一顆小體積大功率ESD，工作電壓4.5V，作二次防護

其他高速差分通訊線路ESD保護，采用低極間電容0.35pF，可以滿足高速通訊傳輸

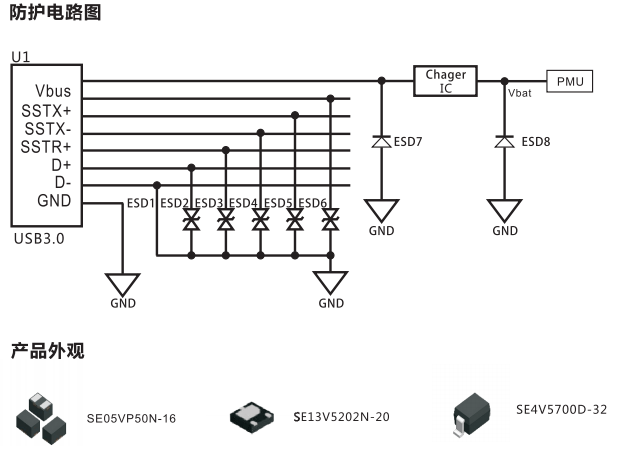

碩凱器件：靜電二極管?

ESD1~6：【SEO5VP50N-16】 Vwm：5V；結電容（f=1MHz）：0.35pF；防靜電能力（接觸/空氣）：8KV/15KV；

ESD7：【SE13V5202N-20】Vwm：13.5V；結電容（f=1MHz）：2000pF；防靜電能力（接觸/空氣）：30KV/30KV；

ESD8：【SE4V5700D-32】Vwm：4.5V；結電容（f=1MHz）：70pF；防靜電能力（接觸/空氣）：30KV/30KV；

為手機PCB電路進行靜電保護設計還不夠，在正式上線投入生產前，需在滿足IEC610000-4-2：2004 / GB/T 2147.2-2008測試標準的條件下通過靜電ESD抗干擾測試。碩凱電子EMC實驗室可免費提供設備及產地進行測試，為您提供高可靠性高性價比的手機ESD靜電放電保護設計，從方案設計，保護器件挑選，靜電保護方案測試及整改等一站式服務。了解更多靜電放電保護方案，請直接進入碩凱電子網址咨詢?cè)诰€客服http://gleamuse.com/。
