移動基站大多建于地勢高處，如高山、郊區、建筑物上，基站天線往往高出建筑物已有的防雷接閃器，成為雷擊高發點。所以，對移動基站的防雷不僅要考慮直擊雷的防護，還要考慮對雷電感應的防護，尤其是雷電波通過電源線等入侵到設備內部產生的感應過電壓波和雷電電磁脈沖。下面為防雷專家碩凱電子設計的DC-48V基站電源防護方案：

一、應用背景

1．全球氣候變暖，雷雨天氣增多

2． -DC48基站電源線從機房拉到射頻單元RRU上，走線較長，易被雷電干擾

3．需做差模20KA，共模20KA的高浪涌防護

4．傳統方案體積大或成本高

二、防護方案與碩凱器件

陶瓷氣體放電管（GDT）

GDT1【UN2E8-600H5SMD】直流標稱電壓大于600，沖擊電流（8/20μS）20KA，電容值＜1pF，電阻值＞1GΩ

GDT2【UN2E8-90HSMD】直流標稱電壓90±20%V，沖擊電流（8/20μS）20KA，電容值＜1pF，電阻值＞1GΩ

壓敏電阻（MOV）

MOV【14D820K】壓敏電壓（at1mA）：74V-90V，突波電流耐量（8/20μS）：4500A，最大抑制電壓（at5A）：135V

三、方案應用

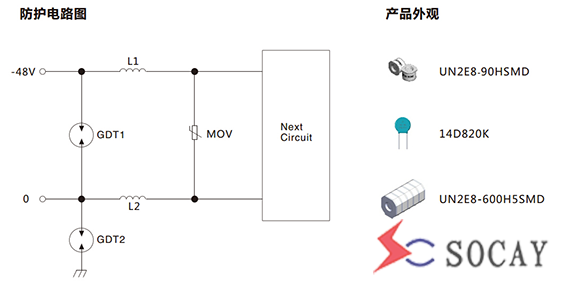

基站-48V電源

四、方案說明與注意事項

1．此方案后級采用反應時間很快，殘壓較低的MOV

2．前級采用通流量大，斷續流能力強，殘壓低的貼片GDT1

3．中間用6μH~10μH電感L1，L2做退耦，驅動GDT1泄放大電流

4．此電源方案滿足I EC61000-4- 5、GBT17626. 5等浪涌測試標準
