一、方案背景

以太網技術具有簡單、高效和低成本等特點，并隨著近幾年的以太網突飛猛進的發展，以太網承載的業務種類越來越多，以太網的帶寬及速率也得到了飛速的發展。由于接口速率高，以太網對電路保護設計有著更高的要求。以太網線纜位于室外直接遭受雷擊損害的概率更大，因此必須加強其接口的浪涌防雷設計。加強對保護器件的選型控制，有助于提升方案整體的防護等級。在碩凱電子以太網防雷保護及靜電防護方案中，主要采用陶瓷氣體放電管和瞬態抑制二極管兩種保護元件，能滿足以太網防雷及防靜電的需求，同時又不會影響數據傳輸：

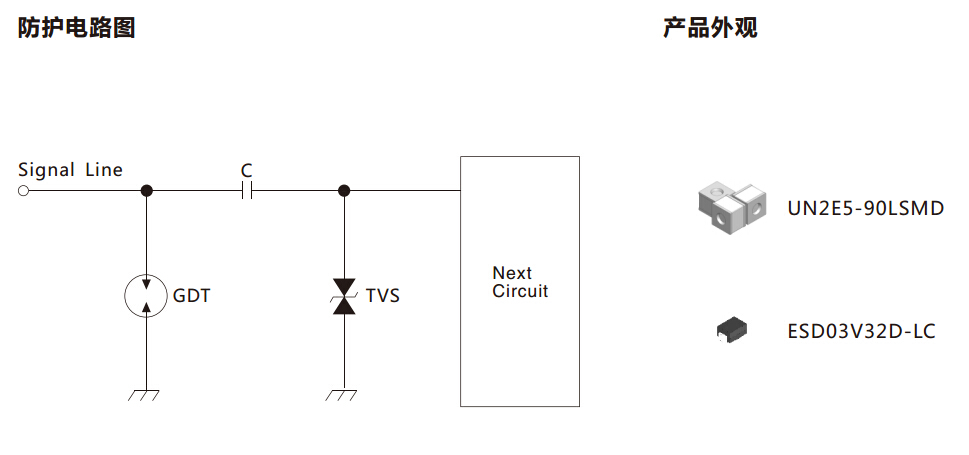

二、碩凱防護電路圖：

以太網防護方案

使用碩凱器件：

陶瓷氣體放電管：

GDT【UN1206-200ASMD】直流標稱電壓200±30%V，沖擊電流（8/20μs）0.5KA，電容值＜0.5pF，電阻＞100MΩ

GDT【UN1812-90CSMD】直流標稱電壓90±20%V，沖擊電流（8/20μs）2.0KA，電容值＜1.0pF，電阻＞1GΩ

瞬態抑制二極管：

TVS【ESD03V32D-LC】Vrwm：3.0V，Vb：4.0V，防靜電能力（接觸/空氣）：8KV/15KV，結電容（f=1MHz）：1.2pF，封裝：SOD-323

三、方案應用：

1.工業/家用電腦/筆記本

2.交換機/路由器

3.槍機設備

4.網絡打印機

5.機頂盒

6.智能交通系統

7.其他含以太網端口設備

四、方案說明及注意事項：

1.此方案采用GDT在變壓器前端做共模（八線）浪涌防護。

2.網絡變壓器后級用體積小，結電容低的TVS吸收差模能量，該TVS反應時間快，兼顧防護靜電功能。

3.符合802.11電氣標準。

4.滿足IEC61000-4-5、GBT17626.5等浪涌測試標準。

5.滿足IEC61000-4-2、GBT17626.2等靜電測試標準。
